Компоненты, по умолчанию входящие в комплект Cisco Spark Room 70

Кодек Cisco Spark Codec Plus для Room 70
Камера Cisco Quad
Колонки
Пульт управления Cisco Touch 10 control unit
Монтажный комплект – настенное крепление или напольная стойка
2 настольных микрофона Microphone 20
2 кабеля HDMI – HDMI, сетевой кабель LAN и кабель питания

Дисплей

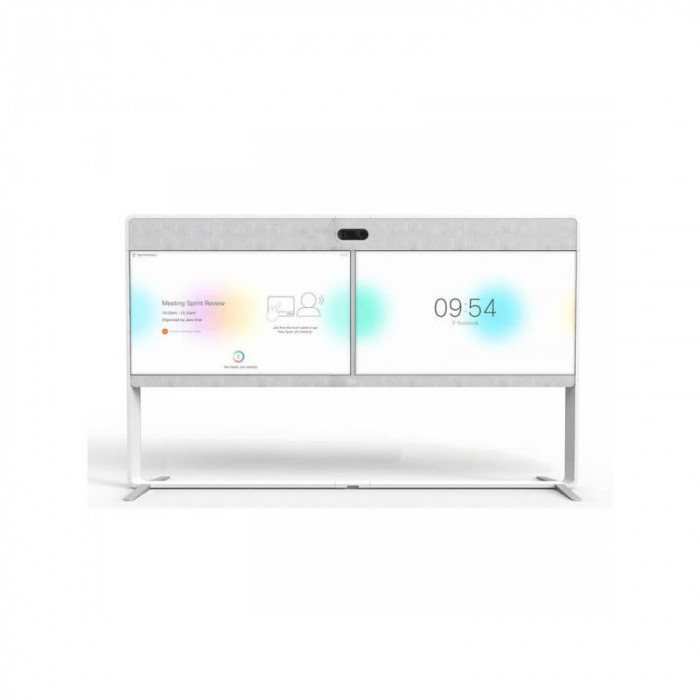

Cisco Spark Room 70D

2x 70-дюймовых TFT-LCD монитора, LED подсветка по краям
Разрешение: 3840 x 2160 (16:9)
Контрастность: стандартно 4000:1
Угол обзора:
+/- 88 градусов (стандартно)
+/- 70 градусов (минимум)
Время отклика: стандартно 6 мс
Яркость:
230 кд/м2 @ 7,200K (стандарт)
260 кд/м2 @ 10,000K

Дополнительные компоненты

Дополнительный настольный микрофон Microphone 20, настенный микрофон

Пропускная способность

До 6 Мбит/с точка-точка

Минимальная пропускная способность при различных разрешениях/частоте кадров

H.264:

720p30 от 768 Кбит
720p60 от 1152 Кбит
1080p30 от 1472 Кбит
1080p60 от 2560 Кбит

Обход межсетевого экрана

Технология Cisco TelePresence Expressway
Обход МСЭ H.460.18, H.460.19

Стандарты видео

H.264, H.265

Видео входы

Один HDMI с поддержкой 1080p60
Два HDMI с поддержкой 4K (3840 x 2160) при 30 кадров/сек, включая HD1080p60
Consumer Electronics Control (CEC) 2.0

Видео выходы

Два HDMI с поддержкой 3840 x 2160p60 (4Kp60)
Разрешение видео в реальном времени (кодирование и декодирование) до 1920 x 1080p60 (HD1080p)
Consumer Electronics Control (CEC) 2.0

Стандарты аудио

G.711, G.722, G.722.1, G.729, AAC-LD, и Opus

Функции аудио

Высококачественный звук 20 кГц
Prepared for inductive loop (line out)
Автоматическая регулировка усиления (AGC)
Автоматическое снижение шума
Живая синхронизация звука и изображения

Аудио входы

3 микрофона, 4-штырьковый миниджек
2 входа из HDMI

Аудио выходы (внешние)

1 линейный выход миниджек (стерео)

Аудиосистема

Встроенная мультиканальная система с широким диапазоном и сабвуфером
Частота отклика от 45 Гц до 20 кГц
Максимальный уровень SPL 104dB @1м
6-элементная микрофонная матрица

Двухпотоковая передача

H.239 (H.323)
Binary Floor Control Protocol (BFCP) (SIP)
Поддерживает разрешение 3840 x 2160p5 (4Kp5) и 1080p30

Беспроводное подключение

Cisco Spark client (до 3840 x 2160 при 5 кадров/сек)
Cisco Intelligent Proximity client (до 1920 x 1080 at 5 кадров/сек)

Поддержка многоточечной связи

Встроенная технология 4-сторонней связи SIP/H.323, дополнительная технология MultiSite

Возможности MultiSite
(встроенная технология многоточечной связи)

(дополнительное обновление)

Адаптивная технология многоточечной связи SIP/H.323:
? 3-полосное разрешение до 1080p30 + контент до 4Kp5
? 4-полосное разрешение до 720p30 + контент до 4Kp5
Полное транскодирование аудио и видео
H.323 / SIP / VoIP в рамках одной конференции
Поддержка презентаций (H.239 / BFCP) от любого участника с разрешением до 3840 x 2160p5
Наилучшее впечатление (макеты автоматического постоянного присутствия)
Шифрование и двухпотоковая передача из любого места

Protocols

H.323
SIP
Cisco Spark

Протоколы

H.323 и SIP точка-точка
Стандартные : H.235 v3 и расширенный стандарт шифрования (AES)
Автоматическое создание и обмен ключами

Характеристики IP сети

Поиск в DNS конфигурации сервиса
Дифференцированные сервисы (качество обслуживания [QoS])
Адаптивно регулируемая ширина полосы пропускания IP (включая управление потоками)
Автоматическое обнаружение гейткипера
Динамическая буферизация сигнала воспроизведения и синхронизации звука с движением губ
H.245 Сигнализация DTMF в H.323
RFC 4733 DTMF в SIP
Поддержка регистрации даты и времени по сетевому протоколу времени NTP
Медиа-адаптация и устойчивость
Набор универсального идентификатора ресурса (URI)
DHCP
Сетевая аутентификация 802.1X
Виртуальная локальная сеть 802.1Q
802.1p (QoS и класс обслуживания [CoS])

Управление вызовами

Cisco Unified Communications Manager (CUCM)
- Индивидуальная регистрация в CUCM
- Требует CUCM версии 9.1 (2) или более поздней версии с пакетом устройств для Room 70
Cisco Video Communication Server (VCS)
- Индивидуальная регистрация в VCS
Cisco Spark Service
Сторонние H.323 Gatekeepers и стандартные SIP-прокси

Cisco TelePresence Management Suite (TMS)

Поддержка Room 70 начиная с версии TMS 15.6.1 (доступна с января 2018)

Поддержка сети IPv6

Поддержка одного стека как для H.323, так и SIP
Двойной стек IPv4 и IPv6 для DHCP, SSH, HTTP, HTTPS, DNS, Diff Serv
Поддержка как статической, так и автоматической IP-конфигурации (автоконфигурация адресов без учета состояния)

Функции безопасности

Управление с использованием HTTPS и SSH
Пароль для IP-администрирования
Пароль для администрирования меню
Отключение IP-служб
Защита сетевых настроек

Сетевые интерфейсы

Один Ethernet (RJ-45) 10/100/1000 для LAN
Один Ethernet (RJ-45) 10/100/1000 для прямого соединения с камерой
Один Ethernet (RJ-45) 10/100/1000 с Power over Ethernet (PoE) для прямого соединения с Touch 10
Wi-Fi 802.11a/b/g/n/ac 2.4 ГГц/5 ГГц для LAN. 2x2 MIMO
Bluetooth 4.0 LE

Другие интерфейсы

Порт USB 2.0, uUSB, разъем для сброса до заводских настроек

Питание

Блок питания с автоматическим выбором напряжения
100-240 В переменного тока, 50/60 Гц
Потребляемая мощность: 470 Вт

Рабочая температура и влажность

От 0 ° C до 35 ° C (от 32 ° F до 95 ° F) температура окружающей среды
От 20% до 90% относительной влажности (RH)
Максимальная рабочая высота над уровнем моря: 3000 метров

Температура хранения и транспортировки

От -20°C до 60°C при относительной влажности от 10% до 90% (без конденсации)

Габариты

Cisco Spark Room 70D со стойкой:
Ширина: 124.76 дюймов (3169 мм)
Высота: 75.59 дюймов (1920 мм)? Глубина: 36.22 дюймов (920 мм)
Вес, монитор: 390.22 фунтов (177 кг)
Вес, напольная стойка: 77.16 фунтов (35 кг)
Вес: 471.79 фунтов (214 кг)

Cisco Spark Room 70D с настенным креплением:
Ширина: 124.76 дюймов (3169 мм)
Высота: 49.53 дюймов (1258 мм)
Глубина: 5.91 дюймов (150 мм)
Вес, монитор: 390.22 фунтов (177 кг)
Вес, настенное крепление: 88.18 фунтов (40 кг)
Вес: 485. 02 фунтов (220 кг)

Обзор камеры

Камера 5K UltraHD
Поддержка до 60 кадров/сек
15,1-мегапиксельный датчик изображения (5120 x 2880 пикселей)
1/1.7 CMOS
5-кратный цифровой зум (3 теле-объектива с горизонтальным углом обзора 50°)
f/2.0
83° угол обзора по горизонтали / 51,5° угол обзора по вертикали
Автокадрирование (аудио + распознавание лица)
Автофокус, яркость и баланс белого
Расстояние фокусировки от 1 м до бесконечности
